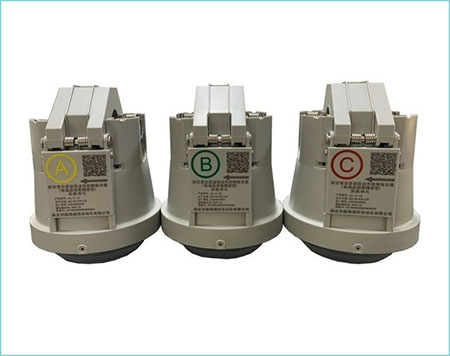

JYL-E1-C1采集单元
      JYL-E1-C1采集单元作为该故障定位系统前端数据采集核心设备,依托高性能小电流自取电技术、高精度电子式电流互感器及低功耗微功率无线组网通信技术,完成对线路电流、电场实时采样及高速录波,并通过微功率无线技术与汇集单元进行数据交互。实现数据上传、参数下发及时间同步等功能。



技术特点
       取能模组采用高导磁材料,结合低功耗系统设计,确保一次电流5A时实现免电池全功能运行;
       采用电子式互感器进行电流及对地电场检测,0~630A范围内精度可达±1%;
       取能开口CT选用防锈防腐蚀材料,辅以高水准切割工艺,确保户外环境下为设备提供充足电能;
       系统电源采用CT取电、超级电容和一次性锂电池的三级电源架构,确保设备全天候可靠运行;
       防护等级的设计满足IP68要求;
       远程无线管理和调试,免维护运行。

技术参数

配置

项目

指标

适用场合

适用电压

635kV

适用导线类型

架空裸导线35mm²500mm²

电源

主电源

线路自取电(5A全功能运行)

后备电源

一次性锂电池3.6V8.5Ah

超级电容续航运行时间>12小时

功耗

平均静态功耗

80uA

遥测精度

电流

0300A,测量精度:±3A

300600A  测量精度:±1%

故障录波

采样频率

4096Hz

录波范围

故障前4个周波至故障后12个周波

录波启动条件

包括电流突变、相电场强度突变,同组触发、阈值可设

三相时标误差

100μs

电流录波稳态误差

0300A:±3A   300600A:±1%

故障电流暂态误差

<10%

录波启动时间时间偏差

<20ms

故障检测

可识别故障类型

相间短路,各类单相接地

瞬时故障和永久故障

重合闸最小识别时间

0.2s

短路动作响应时间

20ms3s

短路故障灵敏度

20ms40ms

动作误差

10%

中性点接地方式

适应中性点不接地、经消弧线圈接地、经小电阻接地等多种接地方式

故障状态指示

指示类型

4只高亮红LED灯,360°全向,5s频率闪烁

停电后连续闪光时间

3000h

故障复位方式

定时复位,时间148h可设置,时间误差<1%

上电自动复位,时间误差<1分钟

远程手工复位

通信

通信方式

双向短距离无线射频

通信距离

50m

机械特性

重量

1000g

防护等级

IP68

工作环境

工作温度

-40~70

湿度

相对湿度10%~100%,最大绝对湿度35g/m3

使用寿命

运行寿命

8

平均无故障时间

MTBF70000h
