主站系统
      配电线路监测与故障定位系统主站,具有配电线路状态监测、故障实时定位、运行管理维护等功能,是系统与用户的核心交互平台,其由前置采集服务软件、web客户端服务软件、数据库系统等构成。采用通过与配电线路上安装的在线汇集单元实时交互,帮助运检人员及时掌握线路上个监测点的负荷电流趋势、对地电场强度变化情况等。在线路出现短路、接地等故障时,主站系统通过收集的录波波形、数据进行全网分析、处理,判断并显示线路故障类型和故障区段,在客户端软件上,以声音、图像、弹窗等方式提示故障,并可以短信方式告知运维人员,有效指导巡线检修,缩短停电时间,提高供电可靠性。



主要功能
      线路状态监测
      主站系统可实时监测整个配电线路上的负荷情况和各监测点故障指示器的运行情况,保存各点历史负荷,出现设备运行异常时实时发出告警提示,以声音、闪烁、短信等方式通知管理人员及时处理故障。
      故障监测、判断与定位

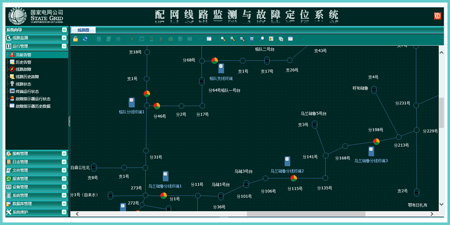

      主站系统负责收集各故障指示器采集到的故障信息,并进行分析定位,将故障情况及时反映在配电网络拓扑图上。保存历史故障信息和录波文件,给故障处理提供参考。



      故障波形显示与分析

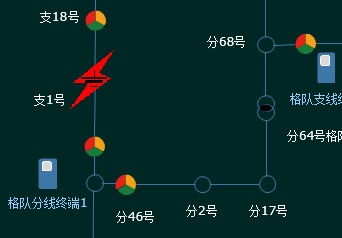

      当监测点出现接地故障后,由故障指示器主动将波形数据传送给主站系统,主站收到后,按照接地算法,对接地点准确定位,显示在配电网拓扑图上,并发出指令使采集单元就地显示故障。主站系统可保存各监测点的历史故障波形文件,给运维人员接地故障分析提供依据。



      故障通知

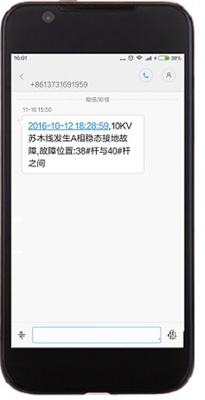

      当出现接地或短路故障后,主站系统除在PC端拓扑图上显示故障定位点、弹窗提示、显示故障列表等提示信息外,还可以通过短信MODEM向指定用户发送短信,提示故障详细信息与故障具体位置。



      资源管理与维护
      主站系统除了基本的故障管理、定位与通知外,还可对整个配电网变电站、线路、母线、采集单元、汇集单元做整体的管理与维护,并可导出各类数据报表。基于用户与权限的双层安全管理模式,维护主站系统数据安全。
