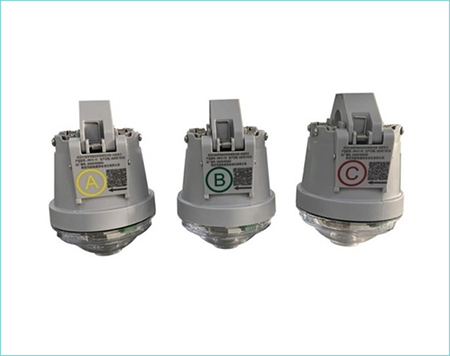

JYZ-E1-C1 采集单元
      暂态特征型配电线路故障指示器,运行在分支及主干线的A、B、C三相上构成一个监测点,采集单元主要由CT取电模组、后备电源及其管理模块、检测触发电路及运算处理模块组成。当线路上发生短路或接地故障时,指示器结合设定的判别依据,综合判断出故障信息,并通过短距离无线信号发送给汇集单元,汇集单元将接收到的故障信息转发给后台主站系统进行综合判断和定位。线路正常运行时,指示器监测线路负荷,通过汇集单元将相关的线路状态信息转发到后台,实现对线路状态的监测。



技术特点
       高磁导取能模组可确保一次电流大于10A时可免电池全功能运行;
       取能模组+超级电容+一次性锂电池+低功耗软件设计三层电源确保指示器全天候稳定运行;
       测量回路元器件高水平的加工工艺确保提供高精度遥测数据;
       自适应参数设计,无需设置故障判断阈值;
       防护等级:IP68。

技术参数


配置

项目

指标

适用线路

线路电压

3kV35kV

负荷电流

0A630A

导线线径

架空裸导线35mm2500mm2

最大短路电流

31.5kA/4s

工作环境

工作温度:-40℃70℃

相对湿度:10100%

大气压力:63.0kPa108.0kPa

电源

主电源

线路自取电(10A全功能运行)

后备电源

一次性锂电池3.6V4Ah

超级电容续航运行时间>12小时

寿命与功耗

可动作次数

≥5000

使用寿命

≥10

平均功耗

<40µA

遥测精度

电流

0100A,测量精度:±2A

100630A  测量精度:±2%

电池电压监测误差

<2%

故障检测

可识别故障类型

相间短路,各类单相接地

瞬时故障和永久故障

故障动作误差

≤10%

故障电流最短持续时间

35ms

短路动作响应时间

30ms3s

最小重合闸识别时间

0.2s

故障状态指示

指示类型

3只高亮红LED灯,360°全向,5s频率闪烁

停电后连续闪光时间

3000h

故障复位方式

定时复位,148h可设置,时间误差<1%

上电自动复位,时间误差<5分钟

远程手工复位

通信

通信方式

双向短距离无线射频

通信距离

50m

结构

防护等级

IP68

外形尺寸

170 mm×80 mm×90mm

设计与材料

密封式设计,防水防紫外线阻燃材料
