产品概述
蓄电池远程核容系统是集实时监测、远程充放电管理、电池性能分析、故障诊断等功能为一体的智能化蓄电池管理系统。整个系统采用智能化技术，实现对蓄电池的全面自动化管理，提供了实时的监测和控制功能，运维人员可以随时掌握蓄电池的运行状态，及时发现故障并进行处理，从而提高了直流供电系统的可靠性。远程核容功能帮助用户节省了大量的人力物力成本，提高了工作效率。
蓄电池核容装置
功能
蓄电池核容装置E11B6101是针对整组48V，单节2V/12V的蓄电池组进行放电核容、自动预充电的专用仪器，实时监测蓄电池组运行状态。支持远程和本地对蓄电池组进行核容放电和自动预充电。
|
设备性能参数
|
|
工作电压
|
DC36V～DC72V
|
|
直流母线电压精度
|
±0.2V
|
|
蓄电池组电压精度
|
±0.2V
|
|
单体蓄电池电压精度
|
±5mV
|
|
单体蓄电池温度精度
|
±1.0℃
|
|
单体蓄电池内阻重复精度
|
±3%
|
|
KD测试电流
|
≥60A
|
|
带载能力
|
200A、400A、600A
|
|
放电电流测量范围
|
1A～100A、1A～200A
|
|
放电电流精度
|
200A带载，5A～100A： ±1.0A
|
|
400A带载，5A～100A： ±1.5A
|
|
600A带载，10A～200A：±2A
|
|
通信接口及外观
|
|
RS232接口
|
标准RS232接口，用于设备维护
|
|
RS485接口
|
带DC12V电源的RS485接口，用于外部交流采集模块的接入
|
|
以太网接口1
|
10M/100M/1000M 自适应，用于IEC61850协议接口
|
|
以太网接口2
|
10M/100M自适应，用于系统维护
|
|
RJ12接口1
|
蓄电池组1采集模块的接入
|
|
RJ12接口2
|
蓄电池组2采集模块的接入
|
|
数字输入接口
|
4路，干接点输入
|
|
干接点输出接口
|
2路，16A 250V AC
|
|
USB2.0接口
|
USB KEY的接入
|
|
设备尺寸
|
435mm(长)×423mm（宽）×267mm（高），6U机箱
|
|
设备重量
|
30kg
|
数据统计
以图表方式灵活统计系统内蓄电池组信息和故障，进行蓄电池组故障预警和故障诊断，对蓄电池的历史数据进行分析和建模，以提供预测性维护和优化建议，延长蓄电池的使用寿命和性能。

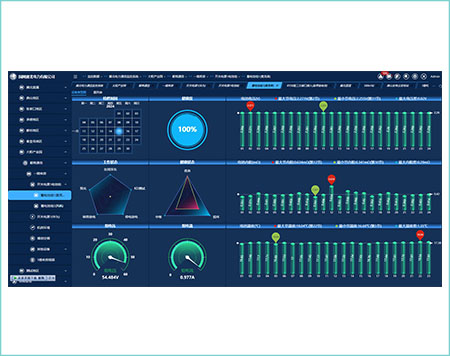

实时数据
图表方式显示电池组的电压、内阻和温度，统计各项指标的极值。

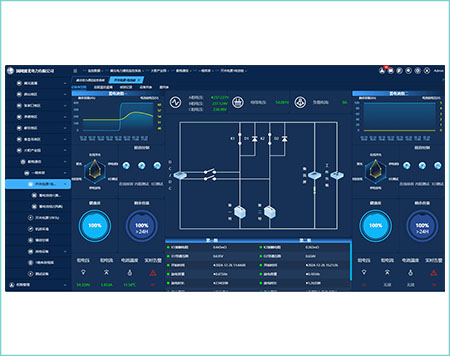

蓄电池组状态
展示两组蓄电池的容量和电压曲线、备电时间。同时以动态的方式显示了两组蓄电池的当前状态和电流流向。
现场安装
|
