系统组成及工作原理
随着城乡居民生活水平的不断提高,对电力的依赖程度和电能质量要求也随之提升，因此对线路的供电能力和供电可靠性提出了更高的要求。配电线路是电力系统的重要组成部分，与人们的生产、生活息息相关，因此，配网线路故障更加引起人们的关注。
电缆型故障指示器适合城市复杂的环网供电形式，可在10kV电缆线路上快速确定短路及接地故障区段，缩短故障查找时间和停电时间，缩小停电范围。采用电缆故障指示器对电缆线路进行实时监测和故障诊断，是提高供电可靠性的重要措施。
本电缆型故障指示器是一套具有远程传输能力的集负荷电流测量、电缆运行状态监测、故障信息感知等多功能于一体的监测设备。设备支持单间隔ABC三相电流和零序电流的接入。
将传统的电缆指示器的采集模块和汇集模块整合到一台主机中，设备采用环网柜、开闭所内的开关柜内部的测量CT进行电流的采样接入，内部采用5A:2mA的二次CT的进行采样前的信号处理；设备采用16位高速ADC完成电流波形的高速采样，电流精度≤0.3%。

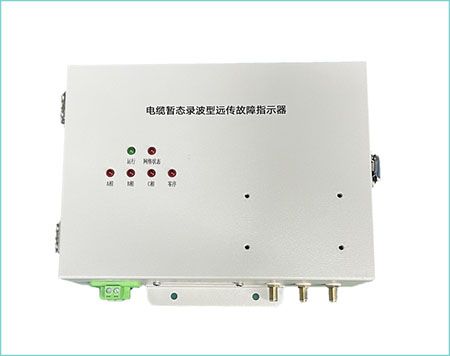

设备
产品功能
实时监测：能实时监测线路A\B\C\N相线路运行状态。
历史数据保存：支持每15分钟保存一次定点数据，以及历史录波文件、SOE、极值、日志等文件的循环存储。
维护功能：可通过主站GPRS、维护串口、微功率无线通信方式对设备进行运行状态查询、参数查设、文件读取等维护。
GPRS远传：支持通过101规约与主站连接，进行告警上送、文件上送等。
防误动：具备负荷波动、大负荷投切、变压器空载合闸涌流、线路合闸涌流、临近线路故障和重合闸涌流等防误动功能。
短路告警：能识别线路瞬时性短路、永久性短路故障，并本地指示，上送主站告警信息。
接地告警：能识别线路瞬时性接地、永久性接地故障，并本地指示，上送主站告警信息。
零序电流越限告警：能监测零序电流超过一定阈值，识别越限告警，上送主站告警信息。
各相电流越限告警：能监测各相电流超过一定阈值，识别越限告警，上送主站告警信息。
录波功能：支持故障发生后，保存故障时刻前不少于4周波，后不少于8周波；支持遥控录波。波形数据每周波256点，三相对时误差不大于10us。
对时功能：支持北斗卫星授时、以及主站对时功能。
主要技术参数
|
配置
|
项目
|
指标
|
|
安装
|
固定方式
|
挂装于开关柜二次室内
|
|
电源
|
主电源
|
AC220V/DC220/DC48V/DC12V 可选配
|
|
后备电源
|
6.6Ah 3.2V 磷酸铁锂可充电电池
|
|
功耗
|
平均静态功耗
|
≤3VA
|
|
遥测精度
|
电流
|
0～100A，测量精度：±0.3A
100～630A 测量精度：±0.3%
|
|
故障录波
|
采样频率
|
12.8KHz
|
|
录波范围
|
故障前4个周波至故障后10个周波
|
|
录波启动条件
|
包括电流突变、零序电流突变、同组触发、阈值可设
|
|
三相时标误差
|
＜10μs
|
|
电流录波稳态误差
|
0～100A：±0.3A
100～630A：±0.3%
|
|
故障电流暂态误差
|
<10%
|
|
录波启动时间偏差
|
<20ms
|
|
故障检测
|
可识别故障类型
|
相间短路，各类单相接地
|
|
瞬时故障和永久故障
|
|
重合闸最小识别时间
|
0.2s
|
|
短路动作响应时间
|
20ms～3s
|
|
短路故障灵敏度
|
20ms～40ms
|
|
动作误差
|
＜±5%
|
|
中性点接地方式
|
适应中性点不接地、经消弧线圈接地、经小电阻接地等多种接地方式
|
|
故障状态指示
|
故障复位方式
|
定时复位，时间1～48h可设置，时间误差<1%
|
|
上电自动复位，时间误差＜1分钟
|
|
远程手工复位
|
|
本地通信
|
通信方式
|
双向短距离无线射频
|
|
通信距离
|
＞50m
|
|
远程通信
|
网络接入
|
支持公网及APN专网
|
|
网络制式
|
4G LTE全网通
|
|
数据加密
|
硬件加密
|
|
卫星守时
|
模式
|
GPS/GLNOSS/北斗
|
|
首次启动时间
|
≤35s
|
|
再次启动时间
|
≤1s
|
|
守时精度
|
≤1s/天
|
|
机械特性
|
重量
|
＜1500g
|
|
产品尺寸
|
200*145*60mm(高)
|
|
防护等级
|
IP40
|
|
工作环境
|
工作温度
|
10℃~50℃
|
|
湿度
|
相对湿度10%~100%，最大绝对湿度35g/m3
|
|
使用寿命
|
运行寿命
|
＞8年
|
|
平均无故障时间
|
MTBF≥70000h
|
|
