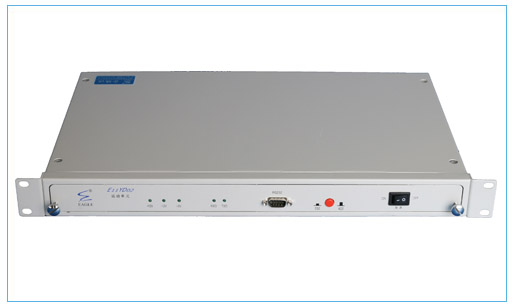

| 远动设备单元（E11YD02） |
|
|
本单元在充分考虑远动信道特征的情况下，将现代谱估计技术和智能分析技术引入远动信道性能参数分析中，提出了基于DSP技术的智能远动信道监测的方案。采用了基于DSP芯片和大规模可编程器件进行设计。现有三种型号，分别为：E11YD02、E11YD03和E11YD05。
主要指标：
监测路数：根据用户要求提供8路、16路、32路等标准系列产品
RS-232接口速率：1200bps
RS-422接口速率：1200bps
电平测量精度：测量误差小于1dB
FSK载波频率测量精度：测量误差小于0.1%
采样频率：100k/s
波形显示方式：提供循环测试和固定测试两种方式
可适合于循环远动和突发远动方式
每个监测路，具有防雷和隔离措施
工作电源：直流-48V。
规格：
19”机架式（DC-48V）1U
特点：
◆ 采集：
◇ 实现32路远动模拟信号的采集
◇ 远动通信收发信电平测量
◇ FSK载波频率测量
◇ 实时波形显示和录波
◇ 800Hz音频信号远端环回测试
◇ 主备用通道自动切换和远端遥控切换
◇ 远动收发通道信噪比估计和误码率估计
◇ 远动通信性能估评
◆ 接口：1个RS-232接口，1个RS-422接口。
|
|
