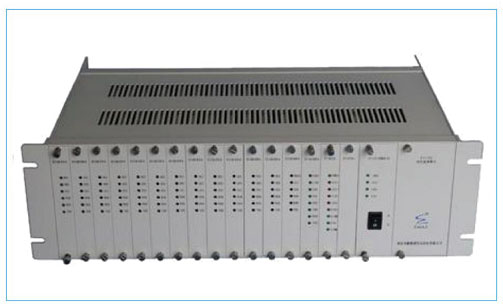

综合监测单元(E11IMU)
      E11IMU综合监测单元使用单一功能板卡和主控CPU板卡配合工作的灵活方式实现对机房环境中遥测模拟量、遥信告警量的实时采集监测以及遥控开关量的发送。只要单元连接到以太网内,用户就可以使用RTDB或远程工作站程序获取单元实时数据,并且可以使用管理软件对单元进行管理和设置。

规格
      工作电源:直流-48V供电(支持正负极自动翻转),可配置主备双电源;
      外观尺寸:标准的19英寸3U机架结构,长×宽×高=442mm×226mm×132mm。

功能
      插卡式结构,机箱内最多可插入13块功能板卡,可插入遥测板、遥信板、遥控板、远动板、串口板,除串口板外,其他板卡插入数无限制;
      可插入一块网桥板卡,提供2个2M和以太网的互转;
      可使用超级终端,通过维护串口或网络接口对设备进行远程维护;
      提供独立的维护管理程序,在局域网内任何一台PC机上可对设备进行远程升级和设置;
      各个模块板卡之间采用CAN总线进行通信,CAN通信速率100K/500K可设;
      整个IMU无通信数据超过60秒后,IMU自动重启,保证在出现故障后能够恢复;

结构说明:

      采用机架式结构,子机架内包含17个槽位,其中16、17号槽位插电源板,15号槽位插网桥板,14号槽位插主控制(CPU)板,1至13号槽位可任意插一般功能卡,如:遥测板、遥信板、遥控板等。
具体描述如下:
      机架:19”机架式(DC-48V)3U
      主控板:E11IMU_CPU_A
      网桥板:E11BE03B
      电源板:E11IMU_POWER_DC(为设备提供1+1冗余电源)
      遥测板:E11IMU_C16_A,E11IMU_C16_B
      遥信板:E11IMU_X16_A
      遥控板:E11IMU_K04_A
      多串口板:E11IMU_S04_A
      远动板:E11IMU_YD16_A

接口

      标准RS232 9针串口,作为串口服务器使用
      遥测遥信采集板为DB37针数据采集接口
       10/100M自适应网络接口
      网桥板上2M接口及其对应的RJ45接口
      CAN总线接口
      48V电源输入口(支持正负自动翻转)

技术指标

      模拟量采集误差:<2%
      遥测板可测的最低电压值:50mV
      遥测卡和遥信卡采集周期:<=1秒
      遥控命令的响应时间: <=1 秒
      多串口卡传输支持的最大数据包:1024字节
      远动采集卡电平测量范围:-26dB~+10dB,误差<1dB
      远动采集卡频率测量误差:<16Hz
      远动采集卡单路采集时间:<=2s
