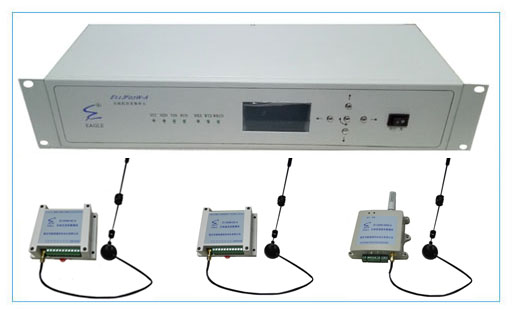

| 机房设备单元(E11JF03W-A) |
|
|
E11JF03W-A机房设备单元，采用无线通信方式，通过交流电源采集模块和直流电源采集模块完成交流电源和直流电源的监测和采集，替换原有系统中的机房采集单元。简化通信站机房监控系统的接线方式，简化施工过程，提高工作效率。
供电电压: 直流-48V(自动翻转)
外观尺寸: 标准19英寸2U机架结构
外部接口: 3个RJ45型串口 1个RJ45网口(10/100M) 1个DB37孔接口 1个天线接口
主要功能: 可接入8路模拟量，通过变送器（输出0-5v）接入，共地，不支持负电压；
可接入8路遥信量（前6路支持节点型信号，后两路只支持脉冲信号）；
遥信量变位，告警主动上报；
支持2路遥控（脉冲式控制输出），只支持常开；
3个RS232串口（串口1和2有隔离，串口3无隔离），1个RS485口（串口3的RS232和RS485通过跳线共用
1个RJ45口）；
串口1-3“shell/上数/串口服务器”三种模式可设；
串口1-3做串口服务器时，UDP和TCPServer方式可设，波特率600-115200（串口1最低1200，串口3为
RS485方式时最高57600），不支持7位无校验，UDP数据包最大1024字节；
可接入无线交流、无线直流、无线温湿度采集模块，最多可接入31个；
可使用超级终端，通过维护串口或网络接口对设备进行远程维护；
提供独立的维护管理程序，在联网的PC机上可对设备进行远程升级和设置。
主要性能: 模拟量误差：≤1%
数据采集周期：遥测＜1.2秒，遥信500毫秒
遥控命令响应时间：≤1秒
※无线交流采集模块(E11DAM-AC-A)
实现220V交流电压、电流的采集和无线方式上送数据
供电电压:不需外置电源供电，从采集线上的交流A相取电
外观尺寸:35mm导轨式安装外壳
外部接口:11位绿端子(串口) 13位绿端子(交流输入) 7位地址拨码开关 复位按键和程序下载按键
主要功能:工作时从采集线上的交流A相取电，交流A相输入断电后，使用后备电源工作，持续供电时间不小于30s；
支持3相交流电压输入（无需外置传感器）；
支持3相交流电流输入（需外置电流互感器），模块输出支持0-50mA；
与主单元的通信采用轮询方式；
模块断电后自动上报数据，直至电量耗尽或次数达到10次（快速上报期间不回应查询数据命令）；
模块180s内与主单元之间无通信数据且串口上无通信数据，自动重启。
主要性能:模拟量误差：≤1%
数据采集期：3秒
与主单元无线通信距离：约为40米（室内无屏障空旷的场地）
※无线直流采集模块(E11DAM-DC-A)
实现48V直流电压、电流的采集和无线方式上送数据
供电电压:不需外置电源供电，从直流采集线的第一路取电
外观尺寸:35mm导轨式安装外壳
外部接口:11位绿端子(串口) 13位绿端子(直流输入) 7位地址拨码开关 复位按键和程序下载按键
主要功能:工作时从直流采集线的第一路取电，第一路直流输入断电后，使用后备电源工作，持续供电时间不小于20s；
支持2路直流48V电压采集（无需外置传感器）；
支持2路直流电流采集，需外置电流传感器（输出0-5V，需正向穿入）；
与主单元的通信采用轮询方式；
电压变化10%以上，模块主动向主单元上送数据；
模块180s内与主单元之间无通信数据且串口上无通信数据，自动重启。
主要性能:模拟量误差：≤1%
数据采集周期：3秒
与主单元无线通信距离：约为40米（室内无屏障空旷的场地）
※无线温湿度采集模块(E11DAM-WSD-A )
实现环境温度和湿度、2路遥信量的采集及无线方式上送数据
供电电压:直流48V(自动翻转)
外观尺寸:35mm导轨式安装外壳
外部接口:3线绿端子(串口) 6线绿端子(遥信量输入及+12V电源输出) 7位地址拨码开关 复位按键和程序下载按键
主要功能:可采集环境温度和湿度，自带温湿度探头；
可接入2路节点型遥信量；
遥信量变位，主动向主单元上送数据；
模块向外提供+12V电源；
与主单元的通信采用轮询方式；
模块180s内与主单元之间无通信数据且串口上无通信数据，自动重启。
主要性能:采集准确度：温度误差<0.5℃，湿度误差<5%（湿度值）
整体数据采集周期：3秒
遥信采集周期：3秒
与主单元的无线连接距离：约为40米（室内无屏障空旷的场地） |
|
