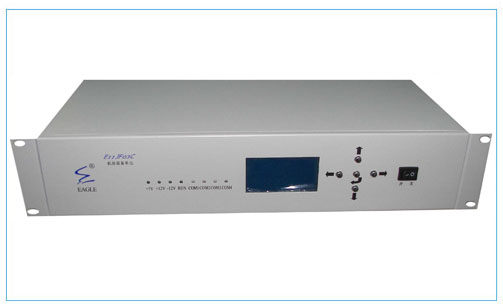

| 机房设备单元(E11JF03C) |
|
|
机房设备单元主要完成对通信电源和机房环境的数据采集。E11JF03C机房设备单元是机房监测单元的一种，可以通过配置不同的变送器对不同的参数进行测量，如：交流 380V、交流 220V、直流 48V、电流、温度、湿度、烟雾、门禁开关、空调状态等；可以执行遥控操作，如直接驱动空调控制开关，通过接触器控制电源开关。
规格
工作电源：直流-48V供电，支持正负极自动翻转(正接反接均可);
外观尺寸：标准的19英寸2U机架结构；
功能
采用外置传感器；
30 路模拟量输入（其中后 14 路支持负电压输入），32 路状态量输入，4 路遥控输出；
支持网络和串口(RS232/RS485)方式接入;
可通过串口对设备进行维护;
可使用超级终端，通过维护串口或网络接口对设备进行远程维护；
提供维护管理程序，在网络内任何一台PC机上可对设备进行远程升级和设置。
接口
标准RS232接口
10/100M自适应网络接口
遥测/遥信输入、遥控输出接口
-48V电源输入口(支持正负自动翻转)
技术指标
模拟量误差<2%；
遥测和遥信采集周期<=3.1秒；
遥控命令的响应时间<=1秒；
用于串口服务器的串口 1 至 4 传输支持的最大数据包：1024 字节；
可以同时测量正负电压，电压范围：-5V~+5V；
当遥测量最低电压的绝对值大于5V时输出5V，小于 50mV 时输出 0V。 |
|
