系统概述：

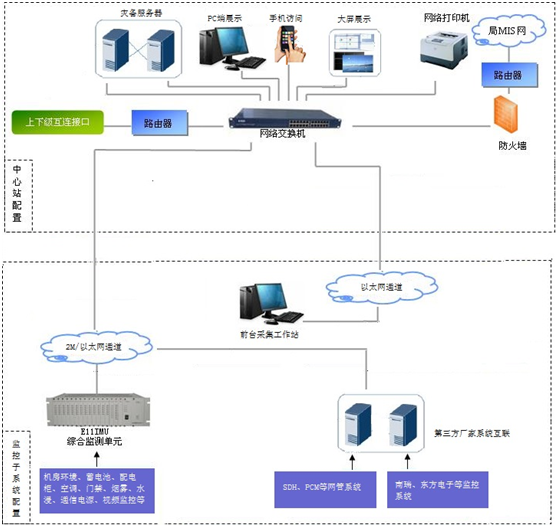

电力通信网综合监控与管理系统采用分布式系统结构组建，由中心站系统和监控与管理子系统构成。中心站为综合网络管理系统的核心，完成功能的主体部分，一般由计算机LAN构成，可以与其它系统实现网络互联。监控与管理子系统是数据采集层的主体，在通信设备比较集中的通信站，配置多个采集单元，经过以太网方式将数据送往中心站。
系统特点：
1、实时数据技术
实现实时数据信息的存取、操作、设置、访问、定位功能，支持应用程序、联网接口、协议转换接入对实时数据的服务请求，提供强大的实时数据联网功能。
2、对象化数据库
支持对象实体、对象实体之间关系的管理功能。
3、各级网管中心的互联功能
支持系统间的实时数据互联、互操作、数据资源共享、数据条件过滤等功能。
4、标准的信息服务接口
支持大量的标准、非标准接口的接入能力，对第三方提供标准的信息服务接口，具备强大的综合数据接入能力。
5、GPS时钟服务
对全网的时钟定时自动校核，保证全网数据时钟同步。时钟校核周期可由用户设置。
系统功能：

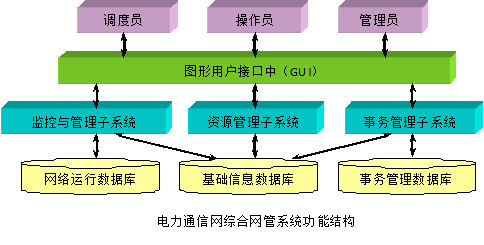

系统从功能上分为三个部分：监控与管理子系统、资源管理子系统和事务管理子系统，三部分的关系如图所示。在逻辑上，三个部分具有独立的数据存储功能，同时，隶属于资源管理子系统的基础信息数据又为其它两个子系统所共享。
监控与管理子系统
监控与管理子系统采用先进的电信网管理技术，基于现有电力通信网传输系统设备、网元管理系统和子网管理系统，实现多厂商、多类型接口环境下电力通信网的综合管理，其功能包括：
在统一的软硬件网络管理平台上，对于多厂商、多类型接口的电力通信设备（华为、中兴、烽火、富士通、北电、西门子、NEC、马可尼、阿尔卡特、HARRIS等）的运行状况实现集中统一管理；
对机房环境系统实现遥测、遥信、遥控、遥设功能，包括温度、湿度、烟雾、门磁、三相交流电压、直流电压、负荷电流、单蓄电池电压、图像等信息，可实现空调开关、交流切换、照明系统等设备的远程控制；
对消防系统进行监测，如烟感监测；
对配电系统（如电源、UPS）、载波系统、远动通道实现在线监测功能，实时监测各种性能参数及告警信息；
对安防系统进行监测，如门禁管理、视频图像监测；
实时对IT设备进行监测；
提供网管监控系统应用数据库，以确保电力通信网各类运行信息、质量状况信息、信道资源信息的有效存储、综合查询、统计和分析；
能实时监测电力通信网各类设备的告警信号，并对告警产生的原因进行智能分析，支持对网络故障的预报、分析、诊断、隔离和业务恢复。
资源管理子系统
资源管理子系统主要完成电力通信网资源信息的管理，资源管理子系统和地理信息系统（GIS）相结合，可在电子地图上完成资源信息的管理，对当前的资源状况以直观的方式进行描述，其基本功能如下：
能够在电子地图上真实地反映电力通信网各专业网网络组织图、传输系统组织图和通道／电路组织图的拓扑结构；
对电力通信网中电缆、光缆的纤芯资源进行统一管理，优化网络结构；
能实时掌握网络各类信道资源的数量和使用情况，能为制定通道／电路调度方案提供辅助决策支持，能根据给定的条件快速、准确、合理地自动生成多种调度方案路由方式，并根据实际厂家接口的功能执行自动／半自动调度；
提供对通信设备资源的登记、设备结构的配置、使用信息的综合管理等；
电路路由分析功能，指定起、止站按最短路径、最小转接次数、负荷均衡等原则，可自动提供路由选择方案，列表显示各电路的通道资源使用情况。提供条件查询路由功能，可以图形方式显示一条路由途经各个节点的设备、板卡、接口连接的详细信息。
事务管理子系统
事务管理支撑子系统为网络管理监控子系统与资源管理子系统提供了强大的支撑功能，其基本功能如下：
对各调度中心的维修力量（人、仪表、工具、车辆等）、附属设备、备品备件及计划任务完成情况等的调配和管理；
提供全面的事务管理功能，包括值班日志、维修派工管理、运行统计报表管理、工程进度管理、文档管理等；
提供完善的安全管理功能，从用户可管理的资源范围、可执行的管理功能、关键任务的授权机制、管理终端的接入权限等多个方面保证网管系统的安全性。
系统技术指标：
状态量采集及传送时间 ＜ 30s
故障告警反应正确率 ＞ 99.8%
模拟量线性动态范围 交流电压：0V～420V；直流电压：0V～56V
模拟量采集数字分辨率 12bit
模拟量动态范围内线性误差 ＜ 2%
模拟量综合测量误差 ＜ 2%
系统数据更新周期 ＜ 30s
数据采集单元量值更新周期 ＜ 1s
调用画面响应时间 ＜ 2s
监控通信站数量 ≥1000站
系统时间精度 ＜1s/天
系统可用率 ＞ 99.5%
系统运行方式 所有主备设备均在线运行
双机网络MTBF ≥50000h
主备用前置机、服务器 热备份状态
监控设备寿命 ≥6年
环境温/湿度 5℃~+45℃/5%~95%
防护等级 IP20
|
