ETP通信电源监控系统



系统概述:

      ETP通信电源监控系统,是指电源、空调及环境集中监控管理系统的简称。该系统可以对在网运行的电源设备进行实时自动监控,用准确、快速、真实的数据全面表现设备及系统的运行状况,实现了集中维护、集中管理的功能。系统可以采用:以太网、2M、RS232及四线的方式进行数据传输。

系统功能和特点:

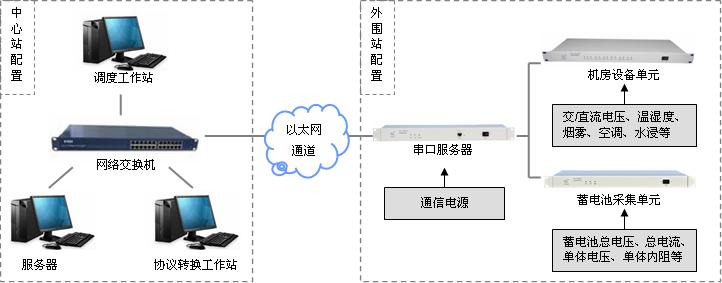

◆系统采用分布式计算机网络结构,实时数据分层处理的方式,各节点的数据达到共享;系统具有标准数据库接口,所有数据均可被其它软件或系统访问;
◆系统网络支持多种协议(如TCP/IP、IPX、NETBIOS等),可与其他计算机系统联网,联网的系统间可实现双向数据传输;
◆系统各部分接口数据格式要透明,可将具体的数据格式交与用户方;系统广域网能够支持多种模拟和数字通信介质方式(如适用于拨号电话、专线、DDN、X.25、ISDN、ATM、G703等);
◆系统采用模块化设计具有可扩展性,通信站及通信设备增加,系统功能的扩充不必改动原有的系统结构;
◆系统具有综合性,可对各种通信设备进行监控,能兼容其他监控系统,可接入各种进口通信设备的数据;
◆系统具有可维护性,有网络自检功能,监控设备具有自诊断功能,故障时能及时告警,能反映系统自身运行情况;
◆系统具有良好的兼容性,应用软件采用模块化结构,根据需要配置不同功能模块。软件对硬件具有兼容性和适应性。硬件采用分布式结构,根据需要可以随时增加或减少设备,相互之间不受影响。系统软硬件可靠性高,保证系统安全、稳定、连续运行;
◆系统具有安全管理功能,不同用户具有不同的安全级别,保证系统数据不被破坏;系统具有全中文、图形化用户界面,良好的可使用性和可修改性,用户可以自行输入修改各种应用数据而不影响原程序。应用软件的使用操作及图表数据调阅方便;
◆系统具有与其他厂家的监测系统主站连接功能。监测系统的运行不影响站内其他通信设备的运行;应用软件采用透明的软件接口,便于其它软件系统接入和互相调用。

系统技术指标:

      状态量采集及传送时间: < 1min,一般为20~30S
      故障告警反应正确率: 100%
  模拟量线性动态范围: 直流电压 0—60V
      交流电压 0—420V
  模拟量采集数字分辨率: 10Bit
  模拟量动态范围内线性误差: <1%
      系统数据更新周期: 〈3 min
  数据采集单元量值更新周期:1S
      调用画面响应时间: < 2S
  系统可用率: > 99.5%
  监控通信站数量: 200站(可扩为1000站)
  监控量容量: 3万个(最大可达15万个)
      系统时间精度: 1ms
  所有主备设备: 均在线运行
  历史数据保存时间: >=1年
      全部实时数据处理时间:  〈3 min
  越限告警主动上报时间 <30秒
  越限告警模拟量更新时间 <1分钟
  动态范围内线性误差: <5%
  模拟量综合测试误差: <2%
  RS-232接口速率:   1200bit/s
  RS-422接口速率:   1200bit/s
  每个监测路,具有防雷和隔离措施
  环境温度: 主站:0℃~45℃
      RTU:0℃~45℃
  环境湿度: 主站:10%~90%
      RTU: 10%~90%
 电源要求: 交流:220V±20% 直流:-48V±20%
